토오크모타

외형치수

/

수직형 토오크 기어드 모타

수평형
특징

방식형 주물 프레임 사용

우수한 절연시스템, 긴수명

정밀가공에 의한 저진동, 저소음

고품질, 고효율 감속기 채택으로 신뢰성 확보

일반사양

일반사양
출력 전압 Phase Hz Pole 보호등급 보호등급 절연계급
5~500kg·cm 600V 이하 3Φ 60,50 2,4,6,8 IP 22,23,44 B,F

외형치수

A

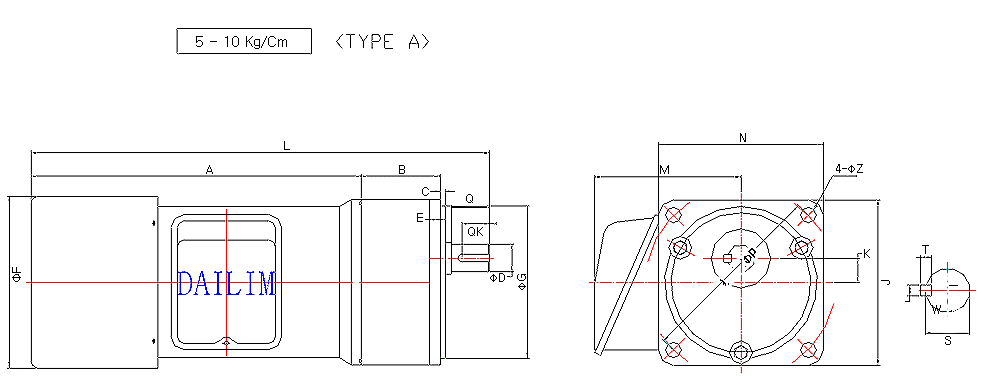

[그림 A / 5~10kg·cm]
B

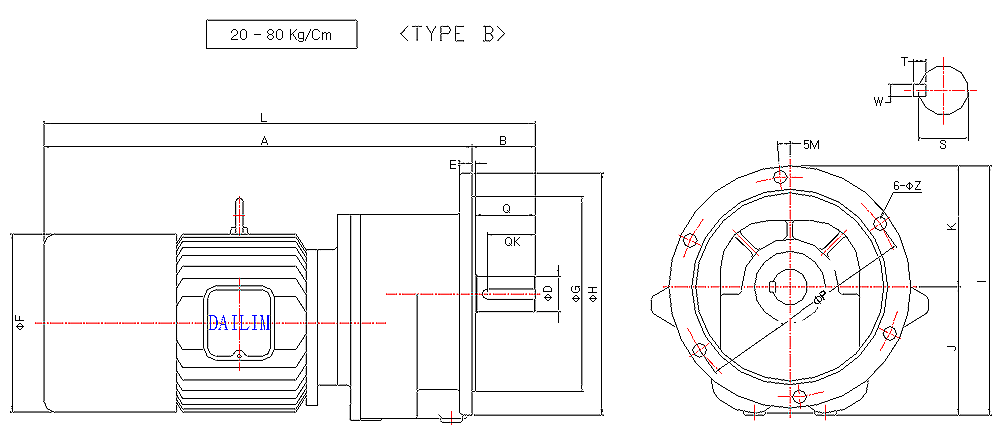

[그림 B / 20~80kg·cm]
C

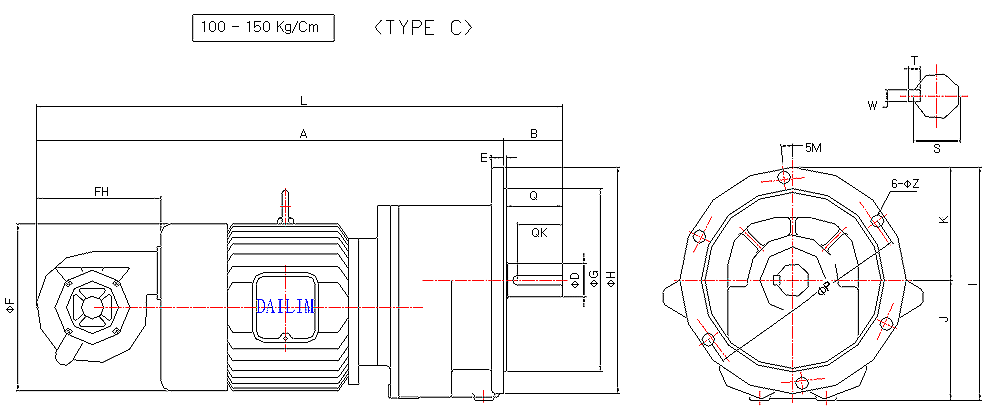

[그림 C / 100~150kg·cm]
D

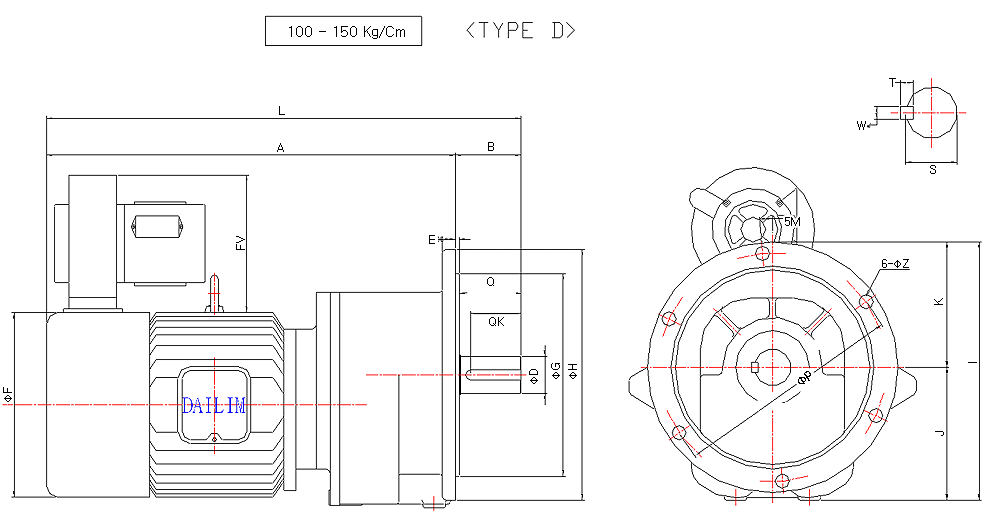

[그림D | 100~150kg·cm]
외형치수
FRAME No kg·cm GEAR RATIO DIMENSIONS (㎜) 그림
4P 6P A B C E φF φG φH I J K FH FV L M N φP φZ Q QK φD S T W
V88 5 5 1:5~1:60 260 62 4 12 135 120 - 130 - 19 - - 361 115 130 150 12 30 25 22 18.5 6 6 A
V105 10 10 1:5~1:60 278 73 4 15 135 150 - 155 - 22 - - 400 115 155 175 12 40 35 28 24 7 7
V135 20 20 1:10~1:30 370 63 3 15 180 170 230 248 133 115 - - 433 15˚ - 200 15 55 45 32 27 8 10
V153 20 20 1:40~1:60 405 65 4 16 180 200 260 277 147 130 - - 470 28˚ - 230 15 55 45 38 33 8 10
V153 30/40 30/40 1:10~1:30 454 65 4 16 200 200 260 275 145 130 - - 519 28˚ - 230 15 55 45 38 33 8 10 B
V172 30/40 30/40 1:40~1:60 503 69 4 18 200 275 340 350 180 170 - - 572 5˚ - 310 19 82 75 45 39.5 9 14
V172 60 60 1:10~1:30 542 69 4 18 250 275 340 350 180 170 - - 615 5˚ - 310 19 82 75 45 39.5 9 14
V181 60 60 1:40~1:50 542 89 5 18 250 275 340 350 180 170 - - 631 5˚ - 310 19 82 75 50 44.5 9 14
V205 60 60 1:60 568 89 5 18 250 295 380 390 200 190 - - 657 4˚ - 340 19 82 75 55 49 10 16
V172 100 100 1:10~1:20 566 69 4 18 250 275 340 350 180 170 - - 635 5˚ - 310 19 82 75 45 39.5 9 14
V181 100 100 1:30 566 89 5 18 250 275 340 350 180 170 - - 655 5˚ - 310 19 82 75 50 44.5 9 14
V205 100 100 1:40~1:50 592 89 5 18 250 295 380 390 200 190 - - 681 4˚ - 340 19 82 75 55 49 10 16
V235 100 100 1:60 609 113 5 24 250 355 440 450 230 220 - - 722 8˚ - 400 19 105 63 65 58 11 18
V181 150 150 1:10~1:20 706 89 5 18 280 275 340 350 180 170 160 - 795 5˚ - 310 19 82 75 50 44.5 9 14 C
V205 150 150 1:30 729 89 5 18 280 295 380 390 200 190 160 - 818 4˚ - 340 19 82 75 55 49 10 16
V235 150 150 1:40~1:50 750 113 5 24 280 355 440 450 230 220 160 - 863 8˚ - 400 19 105 63 65 58 11 18
V270 150 150 1:60 758 115 5 24 280 435 520 518.5 258.5 260 160 - 873 10˚ - 480 19 105 80 70 62.5 12 20
V181 200 200 1:10 746 89 5 18 280 275 340 350 180 170 160 - 835 5˚ - 310 19 82 75 50 44.5 9 14
V205 200 200 1:15~1:20 769 89 5 18 280 295 380 390 200 190 160 - 858 4˚ - 340 19 82 75 55 49 10 16
V235 200 200 1:30 790 113 5 24 280 355 440 450 230 220 160 - 903 8˚ - 400 19 105 63 65 58 11 18
V270 200 200 1:40~1:50 798 115 5 24 280 435 520 518.5 258.5 260 160 - 913 10˚ - 480 19 105 80 70 62.5 12 20
V181 150 150 1:10~1:20 586 89 5 18 280 275 340 350 180 170 - 160 675 5˚ - 310 19 82 75 50 44.5 9 14 D
V205 150 150 1:30 636 89 5 18 280 295 380 390 200 190 - 160 698 4˚ - 340 19 82 75 55 49 10 16
V235 150 150 1:40~1:50 630 113 5 24 280 355 440 450 230 220 - 160 743 8˚ - 400 19 105 63 65 58 11 18
V270 150 150 1:60 638 115 5 24 280 435 520 518.5 258.5 260 - 160 753 10˚ - 480 19 105 80 70 62.5 12 20
V181 200 200 1:10 626 89 5 18 280 275 340 350 180 170 - 160 715 5˚ - 310 19 82 75 50 44.5 9 14
V205 200 200 1:15~1:20 649 89 5 18 280 295 380 390 200 190 - 160 738 4˚ - 340 19 82 75 55 49 10 16
V235 200 200 1:30 670 113 5 24 280 355 440 450 230 220 - 160 783 8˚ - 400 19 105 63 65 58 11 18
V270 200 200 1:40~1:50 678 115 5 24 280 435 520 518.5 258.5 260 - 160 793 10˚ - 480 19 105 80 70 62.5 12 20
