델타인버터
VFD-M : 범용, 마이크로 벡터 AC 모터 드라이브
표준사양
| 모터출력 | 입력전압 |
|---|---|
| 0.25 ~ 3HP | 180~264 VAC, 단상 50/60Hz |
| 0.5~7.5HP | 180~264 VAC, 삼상 50/60Hz |
| 1~10HP | 1~100HP 342~528 VAC, 삼상 50/60Hz |
적용분야
포장기, 경단기(만두제조), 런닝머신, 농업용 및 양식업 기계의 온도/습도 제어 팬, 음식 제조공정의 믹서, 제분기(M+, 왜냐하면, 저속에서의 토크가 M타입보다 나음)
작은 크기의 수압 선반 (3마력 이하), 엘리베이터 (2마력), 코팅 장비, 작은 크기의 제분기 (3마력은 평면 제분), 사출기의 로보트팔 (집게), 목가공기(2면 목공 평삭반), 절곡기 등
주요기능
- 16비트 마이크로 프로세서 제어되는 PWM 출력
- 출력주파수 0.1~400Hz, PID 피드백 제어&PG 피드백 제어
- 펌프제어&에너지 절약&오류 재시동
- 프리런(Free run) 또는 램프 정지, 정역 가능
- 자동토크 부스트&슬립보상
- 2개의 가속/감속 시간&S-커브 설정
- 에너지 절약&오류 재시동
- -10 ~ +10 VDC, 0~10VDC, 4~20mA 사용가능
- V/F 커브 조절 가능, AVR 가능 (자동전압조절)
- RS-485 통신 인터페이스 (Baud Rate 38400)
- 가속, 감속 시간의 자동 조정가능
표준사양
| 제어사양 | 제어시스템 | SPWM 제어 / 센서리스 벡터제어 | |
|---|---|---|---|
| 출력 주파수 범위 | 0.1 ~ 400 Hz | ||
| 주파수 설정 단위 | 0.01 Hz | ||
| 출력 주파수 분해능 | 0.01 Hz | ||
| 캐리퍼 주파수 | 1~15KHz 사이 조정 가능 | ||
| 토크특성 | 자동 토크 부스트, 자동 슬립보상 (초크토크 : 5Hz에서 150%) |
||
| 점프 주파수 | 0.1 ~ 600Hz 설정 가능 | ||
| 가속/감속 시간 | 0.1 ~ 600초 (가속/감속 시간을 위한 2가지 독립 셋팅) |
||
| 스톨방지레벨 | 정격전류의 비율로 설정 | ||
| DC브레이킹 | 동작 주파수 0 ~ 60Hz, 0 ~ 100% 출력전류 출발시간 0 ~ 25초, 정지시간 0 ~ 25초 |
||
| 브레이킹 토크 | 대략 20%, 브레이킹 유니트를 이용 125%까지 상향가능 (1~15Hp는 내장) |
||
| V/F 패턴 | V/F 패턴 조정가능 | ||
| 동작제어 | 주파수 설정 | 키패드 | ▲▼에 의한 조정 |
| 외부 신호 | -10 ~ +10VDC, 0~10VDC, 4~20mA, 시리얼 통신 RS-485) | ||
| 동작신호 | 키패드 | RUN, STOP, FWD, REV에 의한 조정 | |
| 외부 신호 | FWD/STOP, REV/STOP(RUN/STOP, FWD/REV), 3선 제어, 시리얼 통신 (RS-485) | ||
| 다기능 입력신호 | 다단계속도 0~7단, 2개의 가속/감속 시간 구별, 가속/감속 금지, 외부 베이스 블록, 카운터 적용, 조그동작, 상향/하향 주파수 명령, PLC 운용 | ||
| 다기능 출력신호 | 드라이브 동작, 주파수 도달 신호, 제로 속도 금지, 과토크 검출, 외부베이스 블록 검출, 저전압 검출, 키패드 또는 외부 시그널, 알람 | ||
| 아날로그 출력신호 | 아날로그 주파수/전류 신호 출력 | ||
| 냉각방식 | 팬 냉각 | ||
| 기타기능 | AVR, S-커브, 과전압, 과전류 스톨 방지, 오류기록, 캐리어 주파수 조절가능, DB, DB Set 출력 주파수 설정, 순간 전원 손실후 재시작, 주파수 제한 설정파라미터 잠금/재설정, 주파수 입력 운전방법 선택, 역회전 금지, PID 피드백 제어, 일시정지/해제 기능, 단순 위치 제어, 에너지 절감 운전등 | ||
| 보호기능 | 자기진단, 과전압, 과전류, 저전압, 외부 오류, 모터과부하, 접지오류, 과부하, 과열 | ||
| 디스플레이 키패드 | 6키, 4자리, 7 세그먼트 LED : 5종류 LED, 주문전주파수, 출력 주파수, 출력 전류, 사용자 단위, 파라미터 설정, RUN, STOP, RESET, FWD/REV, JOG | ||
| 환경 | 주위온도 | -10°C ~ +40°C (~50°C먼지 흡입방지 커버제외) | |
| 보관온도 | -20°C ~ 60°C | ||
| 주위습도 | 상대습도 90%이하 (결로 없을 것) | ||
| 설치장소 | 고도, 1,000m이하, 부식가스, 물기 또는 먼지로부터 보호 | ||
| 진동 | 20Hz이하에서 9.8m/s2(1G), 20~50Hz에서 5.88m/s2(0.6G) | ||
제품설명

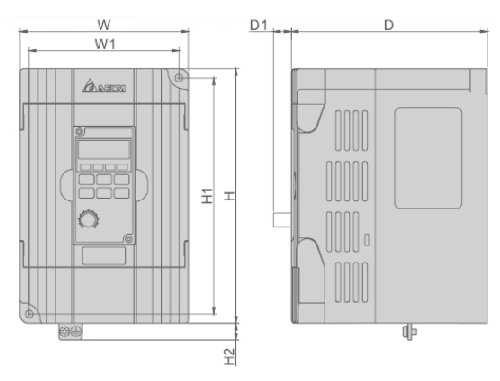

A

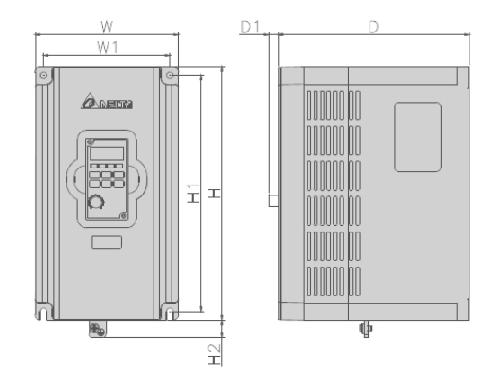

B
| Model | W | W1 | H | H1 | D | Fan | Fig |
|---|---|---|---|---|---|---|---|
| VFD002M11A | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | A |
| VFD004M11A | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | A |
| VFD004M21A | 85(3.35) | 74(2.91) | 141.5(5.57) | 130.5(5.14) | 113.0(4.45) | Yes | |
| VFD004M21B | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | |
| VFD004M23A | 85(3.35) | 74(2.91) | 141.5(5.57) | 130.5(5.14) | 113.0(4.45) | Yes | |
| VFD007M11A | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | A |
| VFD007M21A | 85(3.35) | 74(2.91) | 141.5(5.57) | 130.5(5.14) | 113.0(4.45) | Yes | |
| VFD007M21B | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | |
| VFD007M23A | 85(3.35) | 74(2.91) | 141.5(5.57) | 130.5(5.14) | 113.0(4.45) | Yes | |
| VFD007M43B | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | |
| VFD007M53A | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | |
| VFD015M21A | 85(3.35) | 74(2.91) | 141.5(5.57) | 130.5(5.14) | 113.0(4.45) | Yes | A |
| VFD015M21B | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | |
| VFD015M23A | 85(3.35) | 74(2.91) | 141.5(5.57) | 130.5(5.14) | 113.0(4.45) | Yes | |
| VFD015M43B | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | |
| VFD015M53A | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | |
| VFD022M21A | 125(4.92) | 110(4.30) | 220(8.66) | 205(8.17) | 166.3(6.55) | Yes | B |
| VFD022M23B | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | A |
| VFD022M43B | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | A |
| VFD022M53A | 100(3.94) | 89(3.50) | 151(5.94) | 140(5.51) | 116.5(4.59) | Yes | A |
| VFD037M23A | 125(4.92) | 110(4.30) | 220(8.66) | 205(8.17) | 166.3(6.55) | Yes | B |
| VFD037M43A | Yes | ||||||
| VFD037M53A | Yes | ||||||
| VFD055M23A | 125(4.92) | 110(4.30) | 220(8.66) | 205(8.17) | 166.3(6.55) | Yes | B |
| VFD055M43A | Yes | ||||||
| VFD055M53A | Yes | ||||||
| VFD075M43A | 125(4.92) | 110(4.30) | 220(8.66) | 205(8.17) | 166.3(6.55) | Yes | B |
| VFD075M53A | Yes |
